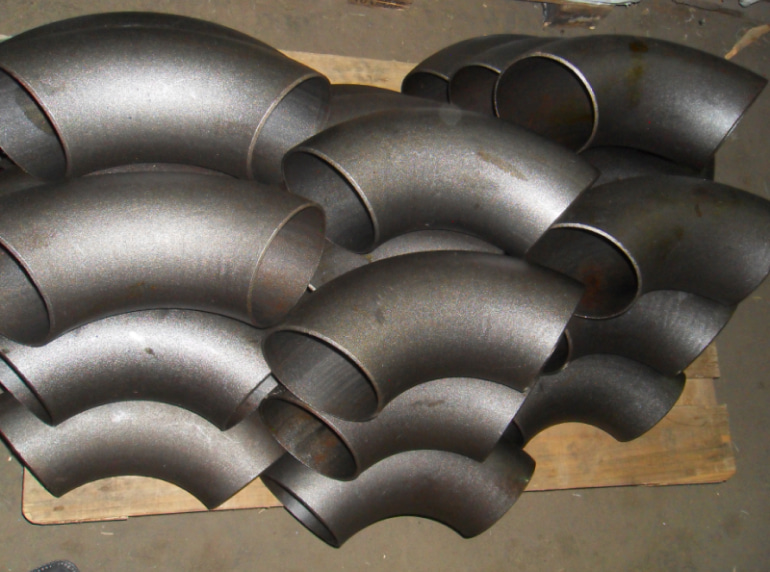

Стальной отвод меняет направление трубопровода, поэтому его радиус напрямую влияет на сопротивление потоку, нагрузку на стенки трубы и удобство монтажа. При подборе важно учитывать не только диаметр трубопровода, но и рабочее давление, скорость среды, доступное место и способ соединения деталей. Ассортимент таких элементов можно посмотреть на сайте https://utmk.bg/taps, где представлены стальные отводы для трубопроводных систем разных размеров и исполнения. Ошибка при выборе радиуса может привести к лишним потерям давления, повышенному шуму, вибрациям и ускоренному износу участка трубы.

Что означает радиус отвода

Радиус отвода обычно определяют относительно условного диаметра трубы. На практике часто применяются короткорадиусные и длиннорадиусные изделия. Для длиннорадиусного отвода распространено соотношение R ≈ 1,5D, где D — номинальный диаметр трубы. У короткорадиусного варианта радиус обычно находится примерно на уровне R ≈ 1D.

Разница кажется небольшой, однако она заметно влияет на движение жидкости или газа. Чем плавнее меняется направление потока, тем меньше местное гидравлическое сопротивление. Поэтому длиннорадиусные детали особенно востребованы там, где важно снизить потери давления и сохранить стабильную скорость среды.

Основные варианты можно представить так:

• R ≈ 1D — компактный отвод для ограниченного пространства;
• R ≈ 1,5D — один из наиболее распространенных вариантов для промышленных трубопроводов;
• R более 1,5D — применяется там, где требуется особенно плавный поворот потока.

При этом фактические размеры изделия необходимо проверять по технической документации производителя, поскольку геометрия зависит от стандарта и конкретного исполнения.

Как рабочая среда влияет на выбор

Свойства вещества внутри трубопровода имеют большое значение. Вода, пар, газ, нефтепродукты и среды с твердыми частицами по-разному воздействуют на участок поворота. На внешней стороне отвода скорость и характер движения потока меняются, поэтому именно эта зона может испытывать повышенную нагрузку.

При выборе рекомендуется последовательно учитывать:

1. скорость движения среды;
2. рабочее давление;
3. температуру;
4. наличие абразивных частиц;
5. допустимые потери давления.

Для систем с высокой скоростью потока обычно предпочтительнее более плавный радиус. Это позволяет уменьшить турбулентность и локальные нагрузки. Особенно важен такой подход при транспортировке сред с механическими примесями, поскольку резкий поворот способен ускорять износ внутренней поверхности металла.

Когда подходит короткий радиус

Короткорадиусные отводы выбирают прежде всего там, где оборудование и трубы расположены близко друг к другу. Они требуют меньше монтажного пространства и позволяют сделать трубопровод более компактным.

Однако экономия места имеет обратную сторону. При резком изменении направления увеличивается местное сопротивление, а поток становится менее равномерным. Поэтому такой вариант используют после проверки гидравлических параметров системы, а не только исходя из размеров помещения.

Проблемы чаще возникают, когда компактный отвод устанавливают на участке с большой скоростью жидкости. В результате могут появляться дополнительный шум, вибрации и более заметное падение давления после поворота.

Почему длинный радиус применяется чаще

Длиннорадиусный отвод обеспечивает более плавное изменение направления. За счет этого поток меньше отклоняется от нормального режима движения, а местные потери обычно ниже по сравнению с коротким радиусом аналогичного диаметра.

Такое решение особенно удобно:

• на протяженных трубопроводах;
• в насосных системах;
• на участках с высокой производительностью;
• при транспортировке жидкости с заметной скоростью;
• в системах, чувствительных к перепадам давления.

На практике радиус 1,5D широко применяется именно как компромисс между гидравлическими характеристиками и габаритами. Он не занимает столько места, как специальные отводы большого радиуса, но создает более плавный поворот, чем вариант 1D.

Какие параметры проверить перед покупкой

Одного радиуса недостаточно для правильного выбора. Отвод должен полностью соответствовать трубе и рабочим условиям. Поэтому перед заказом проверяют наружный диаметр, толщину стенки, марку стали, угол поворота, тип присоединения и требования применяемого стандарта.

Особое внимание стоит уделить толщине стенки. Если основной трубопровод рассчитан на определенное давление, установка детали с неподходящей толщиной может стать слабым местом системы. Для сварных соединений также важна точность размеров кромок, поскольку от нее зависит качество монтажа.

Радиус стального отвода выбирают с учетом сразу нескольких условий. Если пространство сильно ограничено, может использоваться короткорадиусная деталь R≈1D. Для большинства систем, где важны умеренные потери давления и плавное движение среды, практичным решением становится радиус около 1,5D. При высоких скоростях, абразивной среде или повышенных требованиях к гидравлике стоит рассматривать более плавные варианты. Окончательный выбор должен основываться на расчетных параметрах трубопровода и технических характеристиках конкретного отвода.
